雖然也有人認(rèn)為玻璃鋼發(fā)展的歷史還不算長(zhǎng)，新的工藝、新的材料還在不斷的出現(xiàn)，因而認(rèn)為玻璃鋼漁船出現(xiàn)的一些問(wèn)題是不可避免的。實(shí)際上并不是這么回事，只要我們知道玻璃鋼本身的特性， 并嚴(yán)格按照工藝技術(shù)要求進(jìn)行操作，何況，目前玻璃鋼漁船出現(xiàn)了大部分的問(wèn)題，并不是因?yàn)榧夹g(shù)不成熟，而是因?yàn)槲覀冊(cè)诜乐谷毕莸拇胧┓矫孀龅貌粔?，?dǎo)致玻璃鋼致命的問(wèn)題沒(méi)有克服和解決。
1、敷層

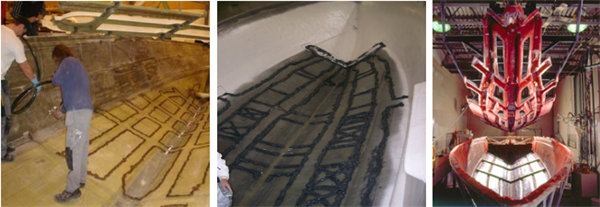

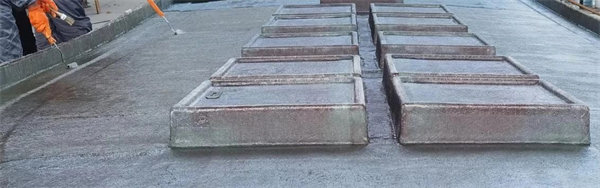

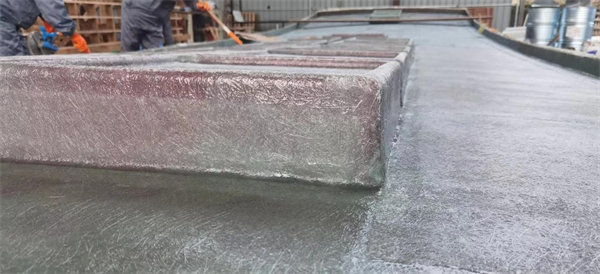

目前，中國(guó)玻璃鋼漁船廠大多數(shù)都是采用手工作業(yè)，玻璃鋼主要用手工敷層，而依靠工人作業(yè)，作業(yè)就不可能標(biāo)準(zhǔn)化，質(zhì)量也存在著很大的差異，除了管理因素以外，連工人的情緒都可能導(dǎo)致質(zhì)量差異，也難怪有老專家說(shuō)：“玻璃鋼產(chǎn)品是情緒化的產(chǎn)品！” 因此，敷層的質(zhì)量極不穩(wěn)定，也是質(zhì)量管理方面的最困難的問(wèn)題。要是不認(rèn)真執(zhí)行作業(yè)管理，敷層的可靠性就不能提高。這也是剝離事故最大又是唯一的原因。當(dāng)然了，如果采用真空成型的方法來(lái)制作，產(chǎn)品的缺陷幾乎就不存在，質(zhì)量也非常有保障。只不過(guò)真空成型的方法，需要技術(shù)的支撐，成本上比手工成型貴，而且有一定的風(fēng)險(xiǎn)，大部分工廠要么沒(méi)有這方面的技術(shù)，有些工廠怕風(fēng)險(xiǎn)或者是因?yàn)槌杀静辉敢鈬L試。
2、膠接
基本上是玻璃纖維基材和樹(shù)脂之間界面的膠接問(wèn)題。雖然玻璃纖維基材已經(jīng)用玻璃纖維的浸潤(rùn)劑處理過(guò)，但是這里仍有問(wèn)題。另外，以玻璃鋼板來(lái)說(shuō)，是屬于二次膠接，因?yàn)橐呀?jīng)固化了的產(chǎn)品，再膠接，避免不了膠接力下降和剝離。所以在膠接之前還是要再做一些處理，如果處理不當(dāng)問(wèn)題就會(huì)出現(xiàn)。
3、疲勞強(qiáng)度
關(guān)于材料的強(qiáng)度，以往只依據(jù)靜態(tài)強(qiáng)度，即拉伸強(qiáng)度和彎曲強(qiáng)度的數(shù)值，可是最近疲勞強(qiáng)度的研究有所進(jìn)展。另外，以往采用與金屬試片一樣的小型試片，但這對(duì)于含有不定形的纖維基材的試片來(lái)說(shuō)顯得太小，試驗(yàn)結(jié)果不穩(wěn)定，對(duì)此，最近采用大型的特制試片。
試驗(yàn)結(jié)果據(jù)工藝條件而不同，但得知大致進(jìn)行10萬(wàn)次試驗(yàn)，強(qiáng)度降到 80% 左右。這個(gè)數(shù)值比鋼低得多。
4、彈性模量
玻璃鋼的彈性模量也比鋼低得多，大約是鋼的1/10~1/20。不僅應(yīng)力小而且變形大，所以構(gòu)件的安裝處容易破損。希望很好地利用這個(gè)性質(zhì)，用變形吸收外力的能量進(jìn)行設(shè)計(jì)，這是可以作為特長(zhǎng)來(lái)利用的性質(zhì)。
5、收縮率
玻璃鋼固化時(shí)樹(shù)脂的體積收縮率為7％左右。這在敷層固化時(shí)，有成為殘余內(nèi)應(yīng)力的傾向。固體內(nèi)有殘余應(yīng)力，要從由外力產(chǎn)生的應(yīng)力中減去或加上。此時(shí)，殘余內(nèi)應(yīng)力若是拉伸應(yīng)力，所以承受拉伸外力時(shí)，就要加到由外力產(chǎn)生的拉伸應(yīng)力上，減了這部分的耐力。即玻璃鋼因此變?nèi)趿恕?/span>
6、均質(zhì)性
由于制造玻璃鋼用的材料，即樹(shù)脂和玻璃纖維基材的制造廠不同材料的質(zhì)量也有差異，即使是同一工廠的產(chǎn)品，因批量不同等，變化的因素也極多。所以，要求成型的玻璃鋼產(chǎn)品的質(zhì)量均一有困難。
再加上各敷層工廠的敷層工藝條件幾乎都不一樣，所以成型的產(chǎn)品也肯定全都不同。何況即使同一個(gè)產(chǎn)品也會(huì)因工人的條件不同，所以各個(gè)局部也不會(huì)均質(zhì)。
這樣一些不均質(zhì)的產(chǎn)品，當(dāng)其局部承受外力時(shí)，就可能發(fā)生破損。
（來(lái)源：“新型玻璃鋼漁船”公眾號(hào)，未經(jīng)允許，不得轉(zhuǎn)載）
－－－－－－
相關(guān)文章推薦：
漁船玻璃鋼化是中國(guó)漁船裝備高質(zhì)量發(fā)展的必由之路
兩岸猿聲啼不住，輕舟已過(guò)萬(wàn)重山---中國(guó)玻璃鋼漁船發(fā)展風(fēng)雨歷程
長(zhǎng)風(fēng)破浪會(huì)有時(shí)，直掛云帆濟(jì)滄海---國(guó)外玻璃鋼漁船發(fā)展史
一花獨(dú)放不是春，百花齊放春滿園 —— 玻璃鋼漁船的類型
千磨萬(wàn)擊還堅(jiān)勁，任爾東西南北風(fēng)——漁船用玻璃鋼及其材料組成
玻璃鋼漁船用樹(shù)脂的主力軍---不飽和聚酯樹(shù)脂
光伏用玻纖制品研發(fā)及推廣如火如荼，是機(jī)會(huì)還是陷阱？
面對(duì)新一輪環(huán)保革命 | Synolite新麗材低苯乙烯樹(shù)脂為您保駕護(hù)航
劍在手，問(wèn)天下誰(shuí)是英雄！--FRP漁船制造 真空樹(shù)脂導(dǎo)入成型 手糊成型工藝PK?
無(wú)蠟垢更好用！玻璃鋼專用脫模蠟——美國(guó)Stoner蜜蠟250脫模蠟，您值得擁有！
還在為車間氣味、粉塵、廢料處理等問(wèn)題發(fā)愁嗎？新型VPI硅膠真空成型工藝為您輕松搞定
幾度風(fēng)雨幾度春秋，風(fēng)霜雪雨搏激流——中國(guó)漁船玻璃鋼化是必然發(fā)展趨勢(shì)！
打印
